管道防腐层检测仪DM3(vLoc3-DM)被用于精准定位管线和协助评估管道涂层缺陷，适用于输送管道或分配管道．使用DM和插入式A字架，可以进行完整的ACVG测量。使用两组3D天线，接收机可以在现场实时绘制数据图，实时检测到信号失真．引入矢量定位的全新视角屏幕，实现全自动定位。横向图形同时显示峰值与谷值，提供信号失真的即时测量结果；平面图显示电缆在任何角度的相对方向。可配置视觉和机械振动警报，提供有关浅埋、过载、架空管线和过度摇摆的警告。

产品特点

．实时彩屏显示；

．智能识别涂层缺陷；

．颜色指示信号失真；

．内置蓝牙和GPS；

．自动数据记录。

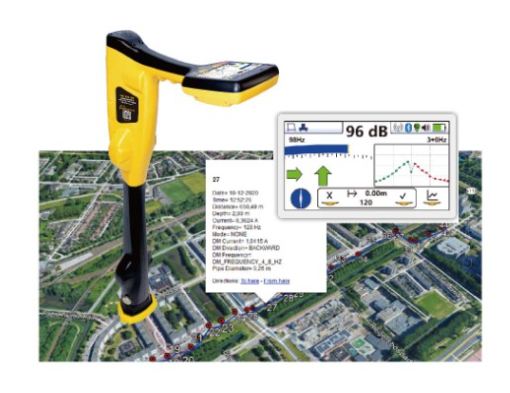

．传统定位屏幕用于定位管线位置，添加最后一次测量的地表距离，使用三个颜色编码的失真级别；

．A字架屏幕显示峰值定位、罗盘指示器、故障方向、故障幅值图形、数据记录选项；

．故障和电流同步显示屏幕，同时显示A字架和缺陷映射器的当前读数；

．查看完整图形的数据点．显示LF电流、总测量距离与前一次测量的距离。

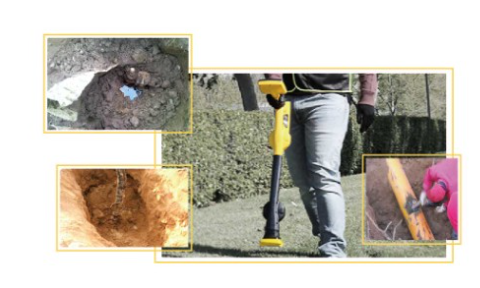

油气管道巡检适用设备

．新铺管道防腐层质量的竣工验收；

．防腐层漏点的快速查找和精准定位；

．查找并定位搭接点和阴极保护失效点；

．阴保电流测量和阴极保护效果间接评估；

．长输管道的路径定位和自动成图、覆土深度测量。

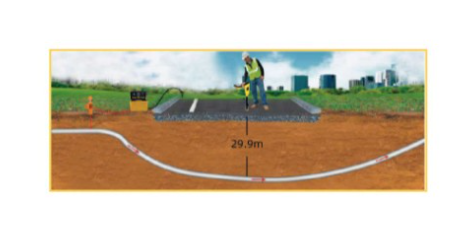

检测0~30m穿越管线

．最大输出电流:单频信号4A、双频信号4A、三频信号3A；

．有效检测河流、湖泊、铁路、公路等地段的穿越管线；

．探测油气管道和定位防腐层破损点。

自动化检测 性能更强劲

．一键式自动测量所有检测数据；

．接收机自动采集、存储、下载检测数据；

．防腐层检测数据、GPS地理定位数据；

．灵敏度的数字式ACVG检测技术；

．同时测量低频电流和定位电流；

．实时显示电流曲线图，现场分析管线电流数据；

．实时显示ACVG曲线图，直观分析A字架测量数据。

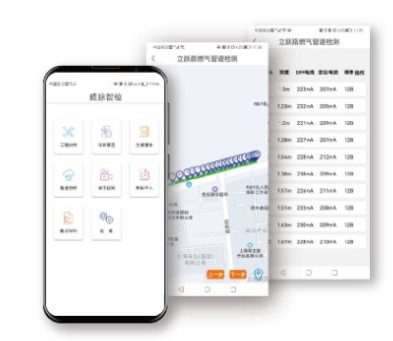

威脉智检软件

威脉智检软件是自主研发的一款集成了对RTK数据的记录、管理、生成报告等综合信息管理功能的软件，可与国内外油气管道防腐层检测设备配套使用。该软件能针对工程师的管道探测任务进行任务管理、报告生成等，具有人性化的工程向导功能，使用方便。一键生成任务报告，包含长度、深度、测量数据、位置、对数电流曲线图、绝缘电阻分级图等内容，有效提高埋地管道检验人员的工作效率。

软件主要功能和特点

．内置厘米级精度GPS，可采集点距、测点坐标、测量日期和时间数据；

．可手动输入防腐层检测和评估的相关数据和信息；

．采用蓝牙传输并接收仪器的测量数据；

．可存储仪器的测量数据和评估报告的完整数据；

．实现防腐层缺陷点的现场定位与防腐层性能的现场评估；

．通过与带有WIFI功能的打印机连接，可直接打印生成防腐层评估报告；

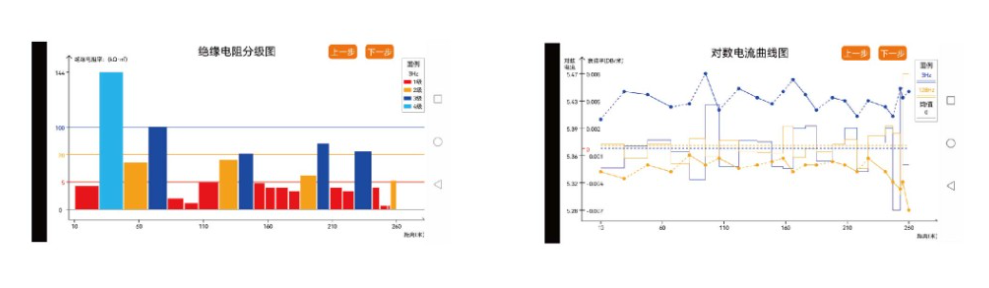

．专业的防腐层评估软件，可对现场检测数据进行现场处理，生成电流曲线图、电流衰减率曲线图、防腐层绝缘电阻分级图和检测报告。

科学分析检测数据

．实时检测数据可导入防腐层评估软件；

．科学分析电流衰减率:防腐层缺陷成因分类&缺陷大小分级；

．计算防腐层绝缘电阻:防腐层绝缘性能分段评估；

．辅助决策防腐层破损点修复次序和防腐层维护方案。

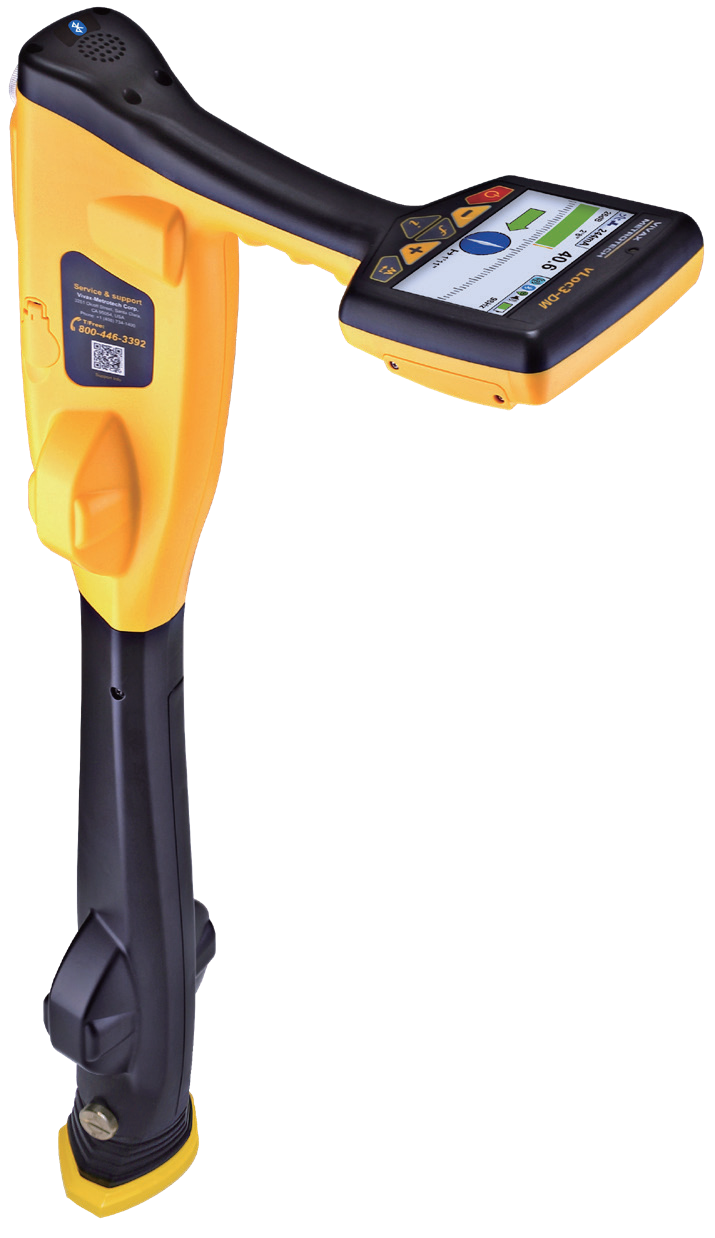

接收机技术参数

结构：高抗冲热塑性(ABS)注塑壳体；

重量尺寸：2.6kg (312mmx 116 mmx783mm)；

屏幕：480x272像素、16位色彩、LCD高清晰4.3"显示屏；

电源：可选配充电悝电池（使用时间12-27小时），

碱性电池（使用时间 12 小时左右）；

工作频率：有源：50Hz-200kHz频率，

无源：Power50Hz/60Hz；

工作模式：A字架测量模式、经典定位模式、横向定位模式、平面视图模式、3D导向定位模式 、示踪探头模式；

数据存储传输：5000万数据点，记录包括深度／电流／频率／模式／信号强度／GPS坐标，数据存储格式xls,txt,shp,kml；

防护等级：IP65和NEME4。

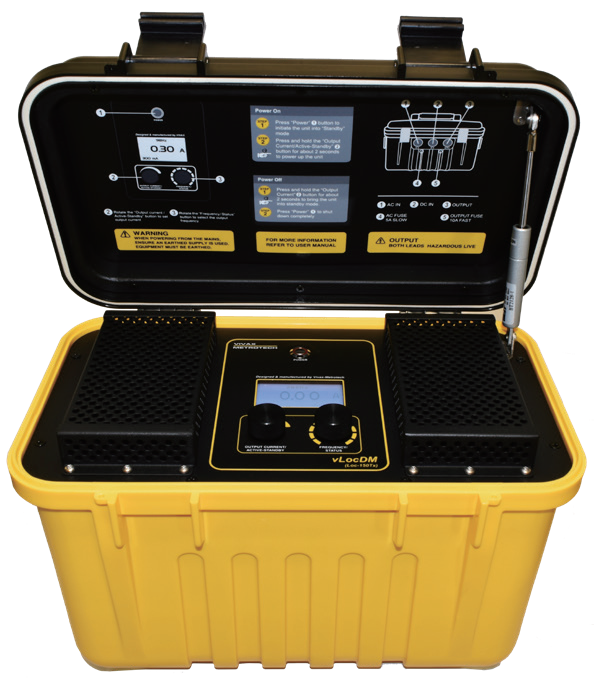

发射机技术参数

发射机选择：150w/25w；

输出电流：25w发射机，4 Amps峰值电流150w发射机，100mA, 300mA，600mA，1A，2A，3A，4A；

防护等级：lP65和NEME4。

威脉智检软件技术参数

操作系统：Android安卓7以上版本；

软件大小：至少有150M的存储空间；

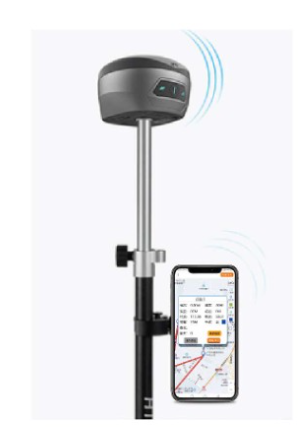

RTK配置：五星十六频卫星信号，精度达到厘米级；

支持设备：威脉vLoc3-DM和vLoc3-Pro等。

产品彩页请点击链接进行下载：油气管道防腐层检测仪DM3彩页。

产品操作说明书请点击链接进行下载：油气管道防腐层检测仪DM3-操作手册。
