      智能燃气PE管道声波定位仪GL20在河南捷报频传

      河南某燃气公司因早期管道建设资料缺失，导致现今因管道位置不明而引起管理不便、施工困难等问题。钢制燃气管道用金属管线探测仪可探测，而燃气PE管道探测一直没有好的办法。该燃气公司一直在寻找能探测地下燃气PE管道位置的仪器。

      我公司的智能燃气PE管道声波定位仪GL20一经推出，立即引起该燃气公司的关注。经过充分的沟通交流，该燃气公司对我司GL20的性能有了更深入的了解，为了进一步验证GL20的性能，2018年9月上旬我司技术人员带着智能燃气PE管道声波定位仪GL20和英国雷迪探地雷达RD1100到该单位做仪器性能实地测试。

     在测试现场，首先，连接GL20发射机于燃气放散阀，发送经特殊调制的震荡波。声波震动信号在燃气管道中顺着燃气向前传输，传输过程中也会带动PE管的振动，从而带动埋设管道的土壤振动，振动信号传播至地表。在远端用智能接收分析系统（拾音器+安卓PDA）在地面上采集声波震动信号的强弱，根据声波震动信号的特性和强弱来定位管道的位置。GL20只能探测管道埋设平面位置，埋深无法探测。

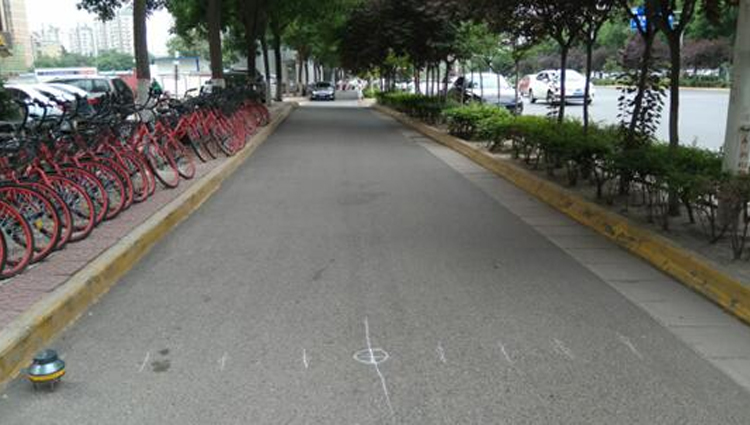

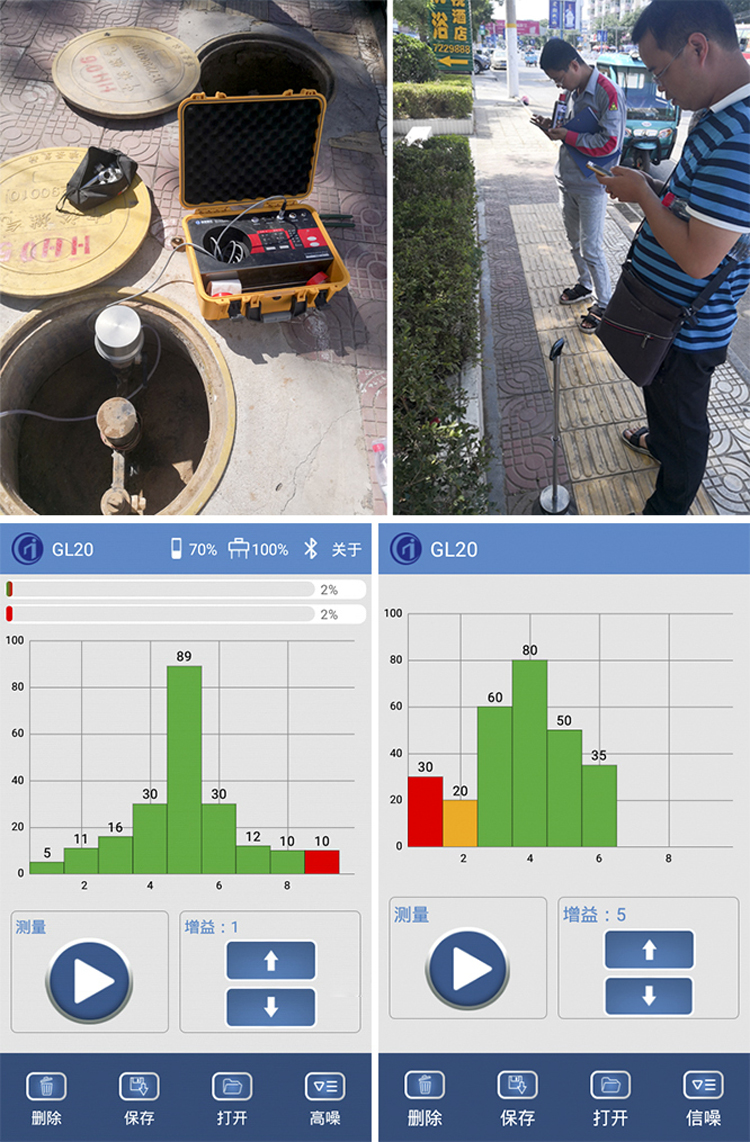

天燃气PE管道定位仪GL20现场照片及探测成果

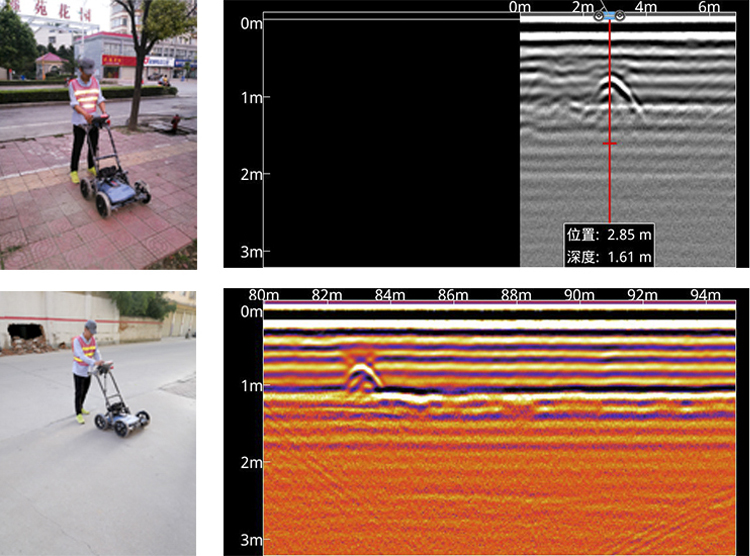

英国雷迪探地雷达RD1100现场照片及探测成果


       其次使用探地雷达RD1100来探测，是通过安置在地表的发射天线向地下发射高频宽频短脉冲电磁波，电磁波在地下介质传播过程中遇到与周围介质电性不同的管线界面时产生反射并被接收天线记录下来，显示在屏幕上形成一道雷达记录。当天线沿测线方向逐点移动探查时，各道记录按测点顺序排列在一起，形成一张探查雷达图像，通过分析雷达剖面图像中各反射波强度、波形特征及到达时间，可推断地下管线的分布状况。该方法探查精度高，不受管线材质限制。该方法主要用于对非金属管线（砼管、UPVC管）的探测，另外还用于解决复杂地段的管线探测和对疑难点进行确认。雷达既可以探测管道位置又可以探测出埋深。

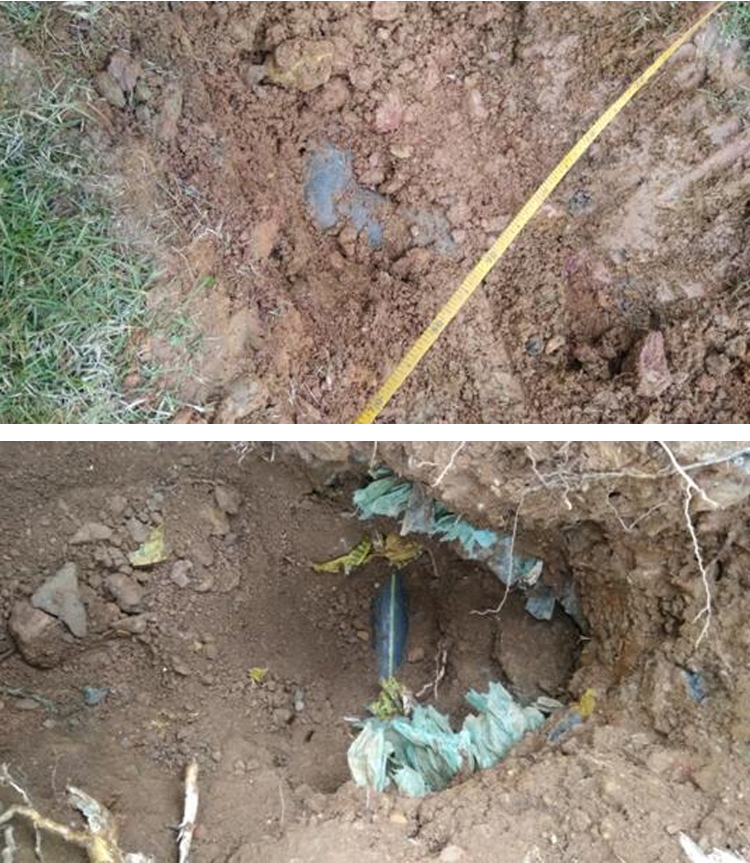

       智能燃气PE管道声波定位仪GL20和英国雷迪探地雷达RD1100联合使用达到了很好的效果。GL20探测出燃气PE管道的准确位置（平面位置），再用RD1100在确定的平面位置处探测管道埋深。需要注意的是：GL20能探测出管道位置的地方RD1100不一定能探测出管道位置和深度，这主要取决于管道埋深及管径。两种仪器结合可探测大部分的燃气PE管道，这是目前最为理想的方案。
       本次探测两套仪器相互配合，互相印证，效果极佳，满足燃气公司需求，达到了预期效果！
