应陕西一燃气公司要求，我公司组织相关人员到现场对燃气PE管道进行定位试验，试验所用仪器主要为捷通智创PE管线定位仪GL20和雷迪PE管线探地雷达RD1100等。捷通智创PE管线定位仪GL20主要由发射机 (震荡器) 、接收机（拾音器）和控制手簿（PDA）等部分组成, 一般适用于内部流体为气态, 带压力的非金属管道。

        捷通智创PE管线定位仪GL20其工作原理是声波原理, 利用声音在管道及其内部气体的传播特性来探测管道位置。

        捷通智创PE管线定位仪GL20基本使用方法是: 发射机发出一定频率的声波信号, 该信号通过与管线相连接的震动器传输到管线上, 并沿埋于地下的管线向远端传递, 同时该声波信号也能传送至地面。 探头在地面上捕捉该声波信号并通过接收机将信号放大后输出到显示仪表和耳机, 从而确定地下管线的位置。由于震荡器的发射机要与管线直接相连, 所以捷通智创PE管线定位仪GL20使用场所必须有管道设施的暴露点, 如燃气放散阀等。捷通智创PE管线定位仪GL20只能对管道进行平面定位, 不能测定埋深; 由于声波的衰减特性, 仪器最适用于小口径管道的探测; 另外对于埋设太深的管道探测难度较大。最后可以结合雷迪PE管线探地雷达RD1100在燃气管线平面定位后做埋深探测。

         2018年6月29日，我公司(西安捷通智创仪器设备有限公司)技术人员在王朝阳王总（T：18602933021/QQ： 553960016）的带领下，来到陕西该燃气公司，与对方工作人员接洽并指定相关试验段。其后决定在三个路段进行探测试验。

        试验段一：茶坊正街（茶坊桥-陵园路段），总长大约1.1Km，共探测隐蔽管线点43个。

        该段主管道全部为PE材质，管径大约为DN160mm。经雷迪PE管线探地雷达RD1100探测，管道埋深基本为0.8～1.2m左右。此段管道埋深较浅，捷通智创PE管线定位仪GL20所接收信号较强，在管道上方及远处变化明显，对管道定位准确性及可靠性均较高。

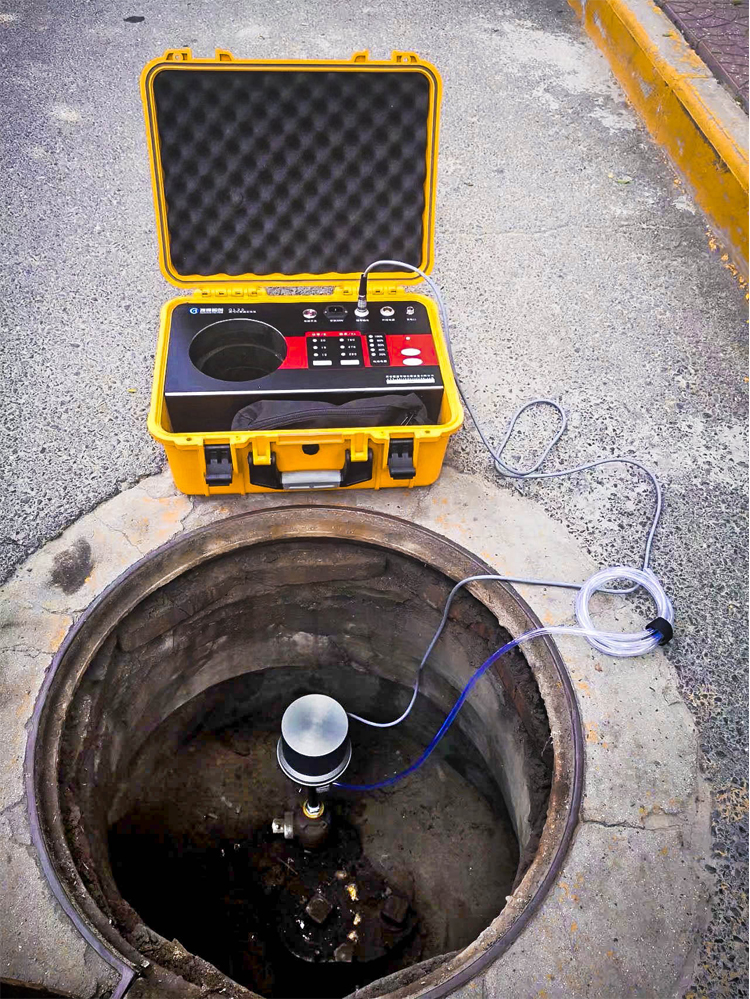

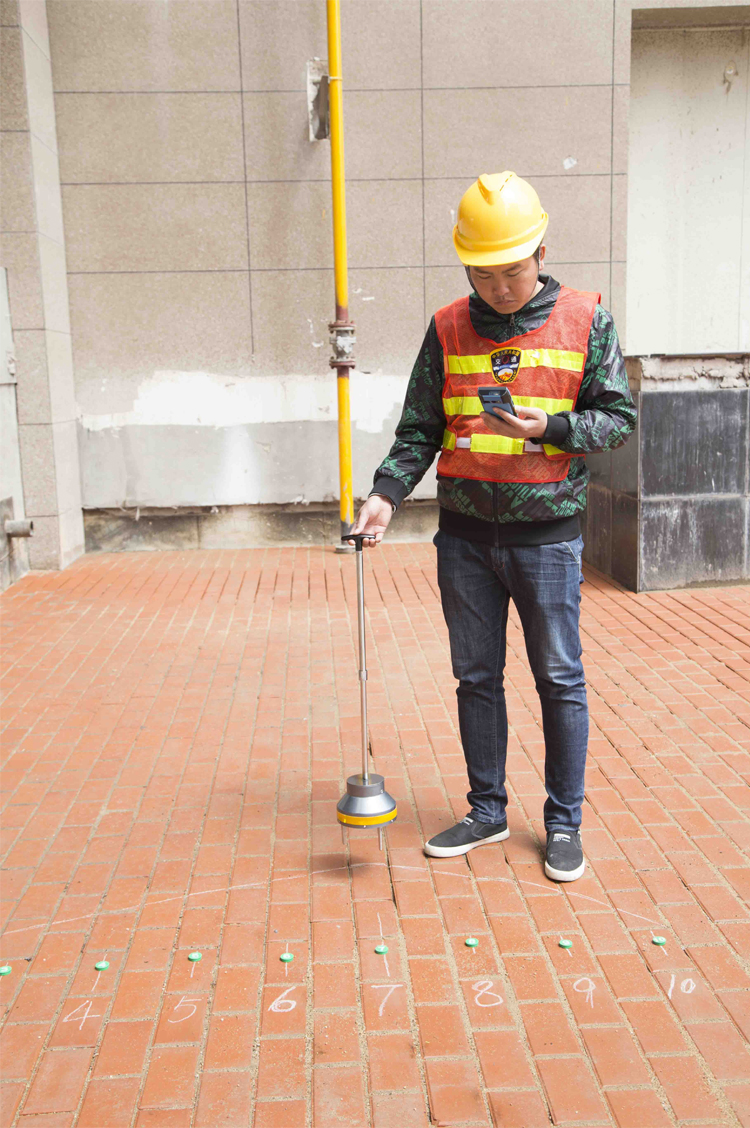

        图一：发射机与燃气放散阀连接，拾音器置于地上，使用PDA接收并处理分析相关信号

        试验段二：G309（茶坊桥-铁路东侧段），总长大约600m，共探测隐蔽管线点21个。

        该段主管道全部为PE材质，管径大约为DN160mm。经雷迪PE管线探地雷达RD1100探测，管道埋深基本为1.5m左右。此段管道埋深中等，捷通智创PE管线定位仪GL20所接收信号亦较强，在相应的增加信号增益后，所接收信号强度变化较明显仍可以较准确的定位PE管道埋设位置。

         试验段三：陵园路中段，总长大约550m，共探测隐蔽管线点14个。

        该段主管道全部为PE材质，管径大约为DN110mm，且以顶管为主，埋深基本大于2m，甚至超过3m。当埋深大于2m以后，捷通智创PE管线定位仪GL20拾音器所接收的信号较小，受周边噪音干扰较大。当所接收信号基本为绿色且强度层次分明时，可信度较高；当所接收信号基本为黄色且强度层次较分明时，仅能提供参考价值，但偏差范围一般不会过大；而当接收信号基本为红色时，证明噪音干扰已基本覆盖发射信号，这时，不能以此信号作为判断依据。可结合利用钎探、实地调查或是开挖等方式综合判断管道位置等。

         综上所述，PE管线探测目前仍为世界性难题，而我们捷通智创PE管线定位仪GL20的问世，更好的解决了一部分PE管线探测问题。当然，管线探测不是仅仅靠仪器就可以完全解决的，更多的需要专业人士对各项探测数据的把控分析、对实地情况的调查研究等。

         我公司是英国雷迪公司授权一级代理商，授权销售英国雷迪PE管线探地雷达RD1100等全系列英国雷迪管线探测产品，另自主研发的捷通智创PE管线定位仪GL20也得到了广大燃气公司的认可。有该仪器购买需求或是工程项目的朋友欢迎随时来详询！
