       地下管线探测技术最新发明-多频震动信号量化分析技术

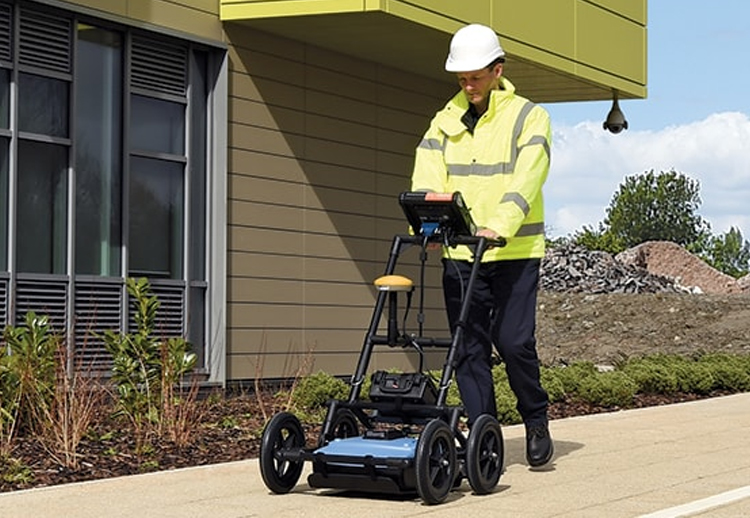

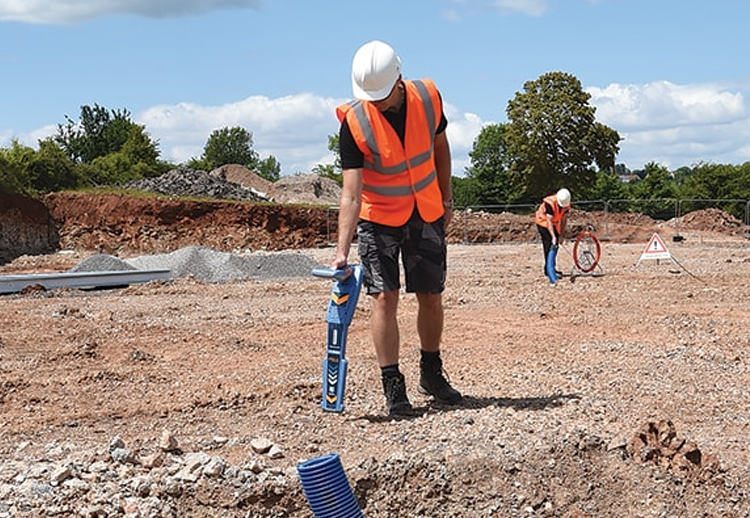

      地下管线探测技术分为金属管线探测技术和非金属管线探测技术，金属管线探测最为常用的是电磁感应技术，也是目前普遍使用的技术，电磁感应技术能探测大部分的金属管线。探地雷达电磁波探测技术是仅次于电磁感应的第二大地下管线探测技术，主要用于非金属管线探测，当然探地雷达也可以探测金属管线，雷达主要是横切管线探测因此难以对复杂环境下的单一管线追踪探测。探地雷达在一般城市管线探测深度约为2米左右，管径要求至少100mm以上。探地雷达技术只能探测出一部分非金属管线，因此无法满足非金属管线的探测要求。

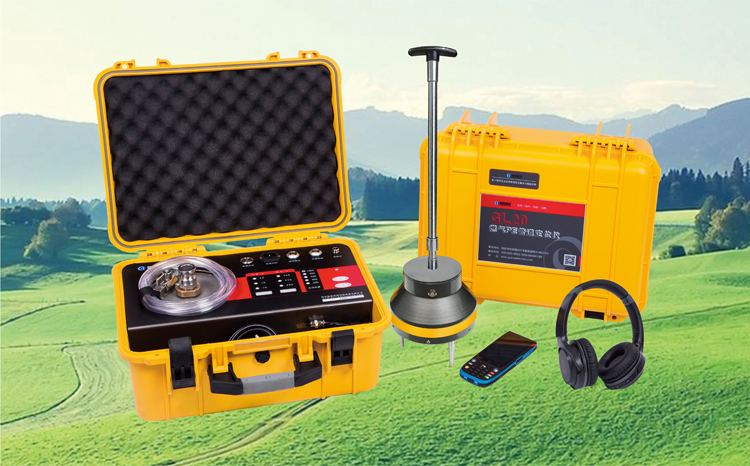

      非金属管线虽然不导电不导磁但是可以传导震动，利用震动信号传导来探测非金属管道的技术即是基于此，也是第三大地下管线探测技术。震动信号的传导有两种途径，第一种是在管道中传导，第二种是在管道介质中传导。震动信号在管道中传导距离最远100米左右，100米的传导距离满足不了大部分客户的要求，因此这种加载在管道上传导震动信号的方式没有普及也不太成功。受到震动信号加载条件的限制，第二种在管道介质中传导震动信号的技术只能在自来水中和天然气中加载，自来水是一种液体流体，对震动信号传导阻碍较大传导距离也在100米左右，因此在水中加载震动信号的技术没有普及也不太成功。而天然气是一种压缩气体，对震动信号传导效果非常好，单向最远可达1500米，正是基于压缩天然气对震动信号较远的传导距离，西安捷通智创仪器设备有限公司研发的燃气PE管道定位仪GL20才孕育而生，并取得成功。

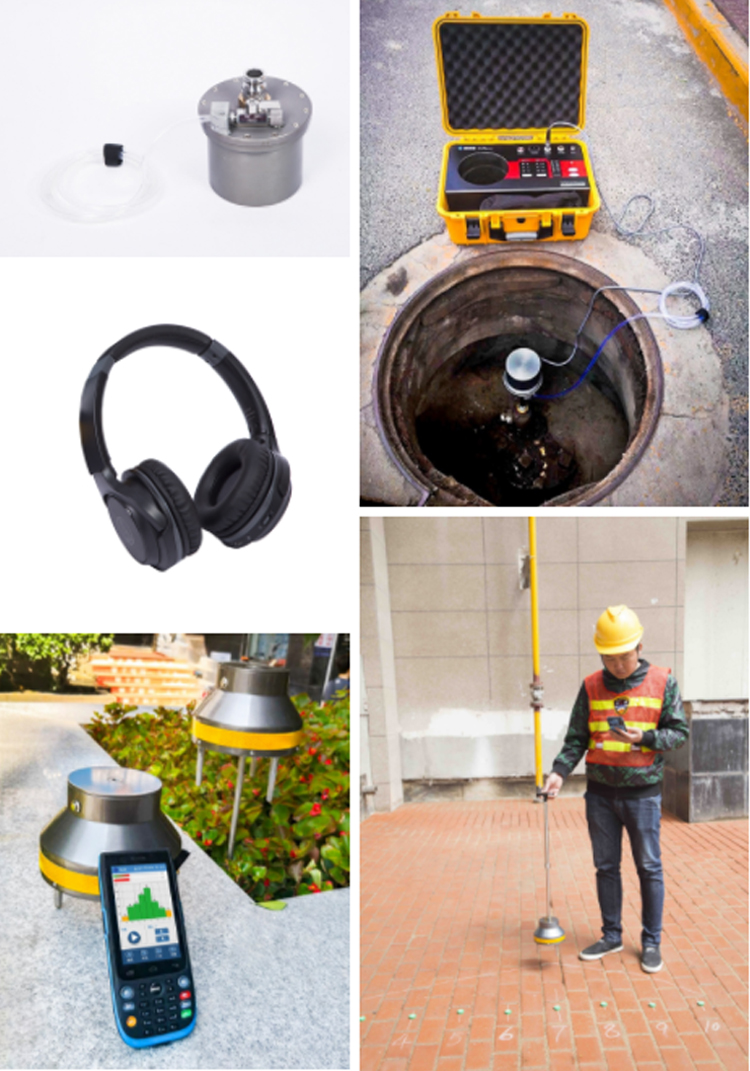

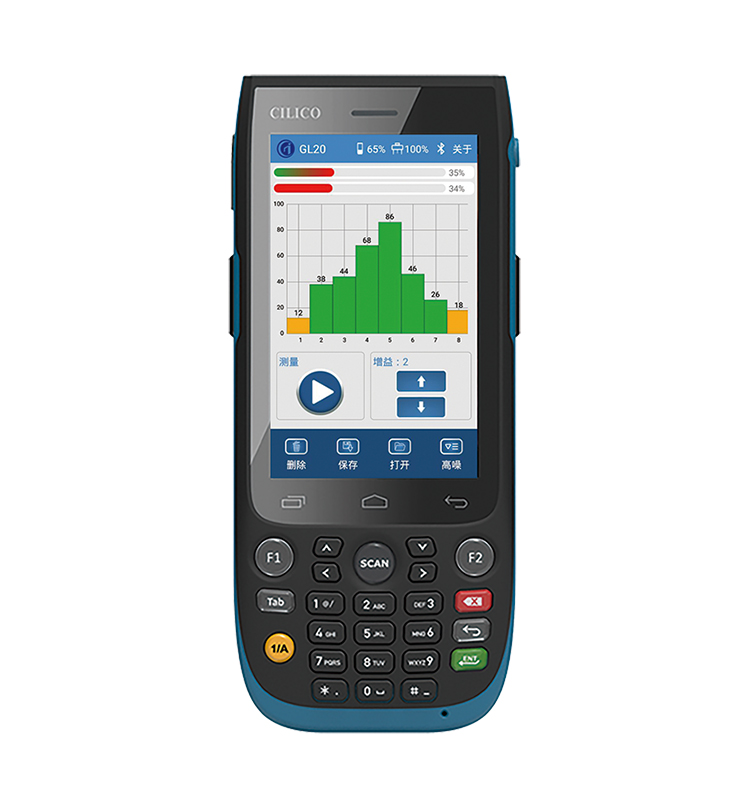

       基于震动信号传导技术上的燃气PE管道定位仪分为单频测听接收机和多频智能型接收机，单频测听接收机是发射单一频率震荡信号，在地面上用电子听漏仪来听地面上的声音来人工判别管道位置，声音最像加载到管道上的声音，声音最大处即是管道位置，这种技术对人的要求较高，对声音敏感的人探测效率较高。多频智能型接收机是同时发射多个频率自然界没有的复合震动信号，在地面上用拾音器接收分析计算信号，将测算的结果通过蓝牙传给控制手簿，根据控制手簿显示的数字大小来判断管道位置，数字最大处即为管道位置，多频智能型接收机所用就是我们标题提到的多频震动信号量化分析技术，该技术消除人为因素对探测结果的影响，无需经验，不会测偏测错。多频震动信号量化分析技术最成功的商业应用就是西安捷通智创仪器设备有限公司研发的燃气PE管道定位仪GL20，GL20还可以选配纯音频的测听接收机，在智能接收识别基础上增加人为判断，探测结果即保证精确性又兼顾效率。

      以上讲到的三大技术是最为常用的，这三个技术之外也可能还会有其他技术，本文不做论述。

      随着城市建设的不断发展，地下管线越来越复杂，单一的探测技术手段难以解决地下管线探测所遇到的难题，各种技术和手段联合使用可探测出大部分的地下管线。任何一种新技术的出现也只是解决一定情况下的地下管线探测问题，比如多频震动信号量化分析技术也只是有效解决了地下燃气PE管道探测难题，无法解决供水排水热力等非金属管道探测。技术的进步都是循序渐进，一点一点的，没有所谓的终极完美解决方案。路漫漫其修远兮，让我们一起努力共同推动管线探测技术的进步。
